NEC 600 e UL 48: marcações que um RFQ de letreiro elétrico deve exigir

As compras de sinalização elétrica nos EUA falham na inspeção quando o RFQ fala sobre cor e profundidade, mas permanece em silêncio sobre listagem e marcações. Este artigo é a camada elétrica que fica ao lado do projeto estrutural eólico: o que um comprador deve exigir sob NEC Article 600 (Sinais Elétricos e Iluminação Contínua) e UL 48 (Sinais Elétricos) para que letras de canal, gabinetes e sinais de seção cheguem marcáveis, instaláveis ​​e inspecionáveis. O enquadramento permanece seguro para o comprador: exija o sinal ser listado e marcado para o local - nunca afirme que GSS ou qualquer fábrica é “listada pela UL” como uma ostentação geral.

Duas camadas em cada compra de sinalização elétrica: estrutura vs listagem

Sinais de parede independentes e grandes precisam de um projeto de vento e fixação de um engenheiro de acordo com o código de construção adotado e o padrão de carga (normalmente com referência IBC ASCE/SEI 7). Essa camada foi coberta pela orientação do poste/vento RFQ do GSS. A listagem elétrica é uma camada diferente: a sinalização como equipamento elétrico deve atender às regras que a Autoridade Competente (AHJ) impõe para sinalização elétrica e iluminação de contorno.

Uma face sólida independente pode passar no cálculo do vento e ainda assim falhar na inspeção se faltarem marcações de locais úmidos, classificações ou instruções de montagem de seção. Mantenha ambas as camadas no pedido de compra. Não trate uma marca de listagem como prova de projeto eólico e não trate uma planilha ASCE como prova de conformidade elétrica.

Referências nomeadas: NEC Article 600 e UL 48 (edições)

NFPA 70 (NEC) Article 600 é o artigo do código elétrico dos EUA para sinalização elétrica e iluminação de contorno. Os compradores devem citar o edição adotada onde o sinal está instalado—AHJs diferem (2020, 2023, 2026 ou outro). Não cole texto de código em RFQs;nomear o artigo e exigir o cumprimento da edição adotada.

UL 48, Sinais Elétricos, é o padrão do produto cuja página da loja lista a publicação 02/09/2011 e uma última revisão/aprovação ANSI de 14 de maio de 2025. O escopo cobre sinais elétricos e produtos iluminados relacionados para uso de acordo com o NEC, incluindo iluminação LED entre outros métodos, sinais de toldo, sinais animados e sinais de mensagem variável / LED. As exclusões na página do produto incluem sinais de saída (UL 924), sinais não elétricos, sinais de locais perigosos e sinais de sinalização de incêndio/emergência – não estenda a linguagem UL 48 para essas categorias.

Avisos de atualização do organismo de certificação, como o Intertek do UL 48 SUN, referenciando a revisão de 14 de maio de 2025, mostram que o padrão é mantido ativamente. Os padrões relacionados frequentemente nomeados junto com UL 48 incluem UL 879, UL 879A e UL 8750 - úteis para componentes e equipamentos LED, mas seu RFQ ainda deve exigir o caminho de listagem do sinal finalizado na categoria UYXT / sinal elétrico apropriado para Article 600.

O que “listado e instalado por listagem” significa em um RFQ

UL Code Authorities’ explicador público Sinais listados – marcações e instruções de instalação (contexto da categoria UYXT) reafirma a regra voltada para o comprador: os sinais devem ser listados e instalado de acordo com essa listagem (tema NEC 600.3). Explicadores comerciais clássicos, como a visão geral do EC&M do Article 600, ecoam a mesma cultura de listagem em primeiro lugar, incluindo sinais de seção e iluminação de contorno, com tubulação de esqueleto de campo tratada como um caso de fiação especial quando feito de acordo com as regras do Capítulo 3.

Na linguagem RFQ, isso significa:

• Exija um sinal elétrico listado (ou conjuntos de seções listados) adequado ao ambiente de instalação.
• Exija a instalação estritamente de acordo com a listagem e as instruções de instalação do fabricante.
• Proibir modificações de campo que anulem a listagem, a menos que sejam reavaliadas sob um processo aprovado.

Fora dos EUA, não invente CE ou outras marcas para GSS. Solicite as regras de fiação adotadas e as marcas de segurança relevantes para esse mercado como uma linha separada – ainda específica do produto e do local.

Marcações para fotografar na entrega (seco/úmido/molhado, V, A, ID)

Antes de aceitar a entrega, fotografe as placas de identificação. De acordo com as orientações de marcação UL Code Authorities e os temas NEC 600.4 resumidos lá:

• Marcação de localização: “Dry Locations Only” / “Suitable for Damp Locations” / “Suitable for Wet Locations” — corresponde ao site.
• Identificador do fabricante e classificações elétricas em volts e amperes.
• Marcações permanentes e duráveis;etiquetas para locais úmidos à prova de intempéries.
• Sinais permanentemente conectados devem incluir instruções de instalação cobrindo montagem e fiação.

Os tópicos de revisão UL 48 de maio de 2025 listados na página da loja incluem legibilidade da marcação e marcações de localização ambiental para sinalização de várias residências - outro motivo para exigir etiquetas claras e duráveis ​​nas compras de 2026. Se a marcação fornecida não corresponder à suposição de molhado/úmido/seco no RFQ, não energize;abrir uma não conformidade.

Sinais de seção e instruções de montagem em campo

Muitas letras de canal e trabalhos de gabinetes grandes são enviados como placas de seção. O explicador UL Code Authorities observa que submontagens principais carregam uma marca de listagem “Electric Sign Section” e uma linguagem de marcação como “Instalação e montagem necessárias, consulte as instruções de instalação” (tema NEC 600.4(E)). As instruções devem mostrar disposição, junções mecânicas, fiação entre subconjuntos e aterramento/ligação.

RFQ colar: "Se fornecido como sinais de seção, cada subconjunto principal deverá levar a marca de listagem aplicável; fornecer instruções completas de montagem em campo cobrindo união mecânica, fiação entre seções e ligação. A instalação final deve seguir essas instruções. "

Temas de desconexão, circuito ramificado e cabo em localização úmida (edição AHJ)

O resumo Article 600 de EC&M destaca temas de instalação recorrentes: regras de circuitos ramificados dedicados para determinados locais de inquilinos (temas 600.5), cada fornecimento de sinal controlado por um interruptor ou disjuntor operável externamente que abre todos os condutores não aterrados (600.6), aterramento/ligação ao condutor de aterramento do equipamento (600.7) e proteção contra intempéries em locais úmidos com provisões de drenagem (temas 600.9). As folgas acima das áreas dos veículos também aparecem nessa visão geral.

Como o artigo clássico de EC&M é mais antigo, trate os números das cláusulas como auxílios à navegação e verifique em relação ao edição NEC adotada com o eletricista local e AHJ. Para cabos LED Class 2 de localização úmida sem bainha de metal impermeável à umidade, o explicador da UL observa a identificação para uso úmido e aponta para a prática de fiação Class 2 em Article 725 / categorias de cabos relacionadas - coloque “cabo Class 2 com classificação úmida onde exposto ao clima” em RFQs externos quando essa topologia for usada.

O que este RFQ não substitui

Listagem e marcações elétricas não substituem:

• Projeto estrutural para ASCE/SEI 7 (ou equivalente adotado) e licenças de construção locais
• Projeto geotécnico ou de fundação para suportes independentes
• Publicidade externa/consentimento de planejamento
• Coordenação da rede local (sistemas 120 V / 277 V dos EUA versus sistemas 230 V de outros mercados)

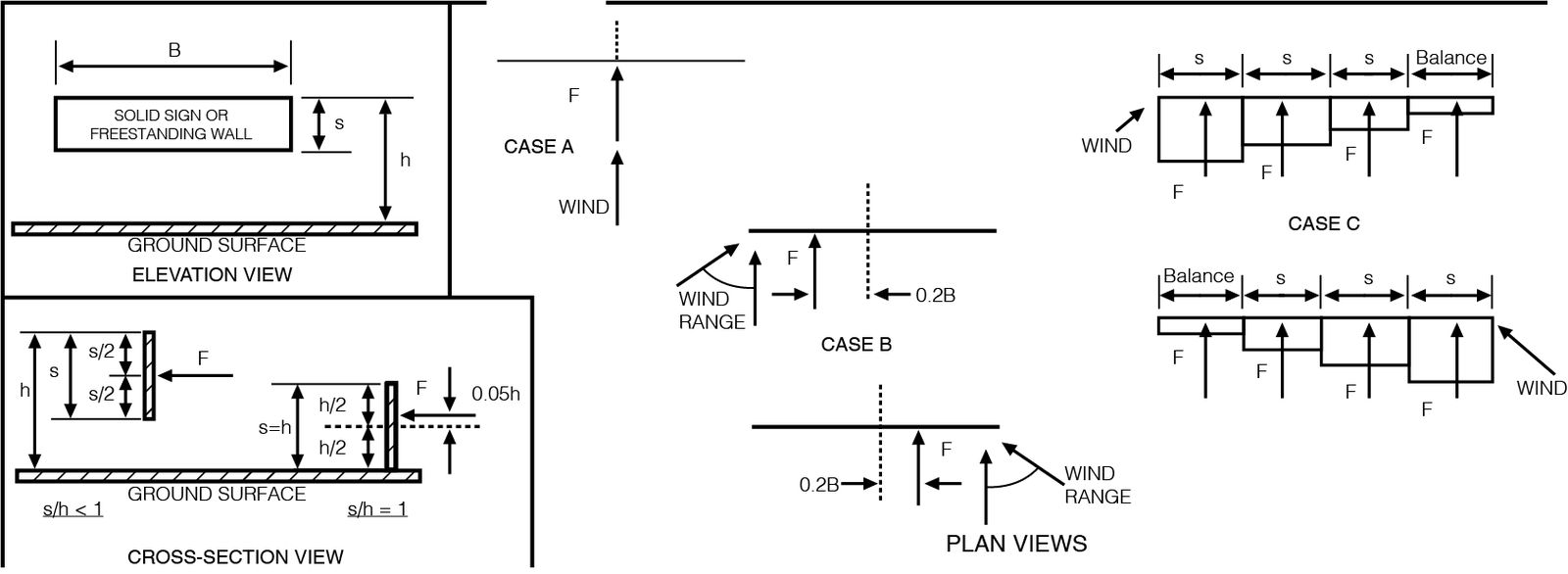

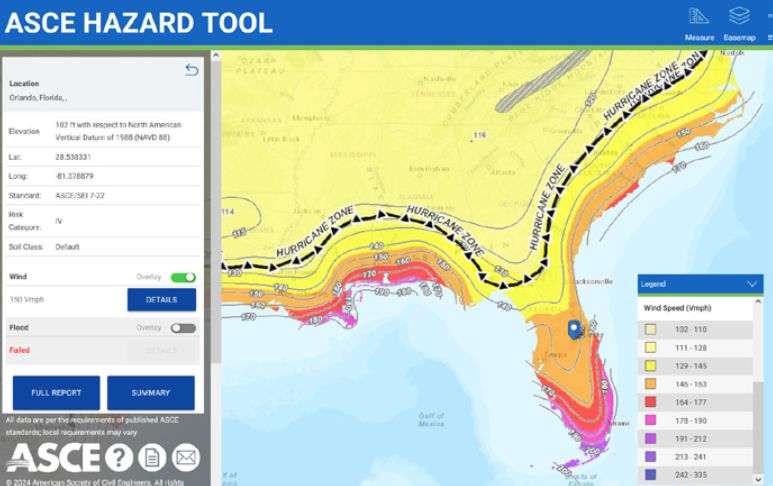

Use os explicadores de vento de sinais sólidos do Meca e as páginas ASCE 7 apenas como lembretes de que a estrutura é uma lista de verificação paralela. Mantenha as marcas de certificação UL fora das artes de marketing em seus pacotes RFQ;você precisa da evidência da listagem do produto, não de logotipos decorativos.

Colar bloco para solicitações de cotação de carta de canal/gabinete dos EUA

1. O sinal será um listados sinal elétrico (caminho UL 48 / UYXT ou equivalente aceito em AHJ) instalado de acordo com a listagem e instruções do fabricante.
2. Citar NEC Article 600 conformidade com a edição adotada no endereço de instalação.
3. Marcação de local necessária: Seco/Úmido/Úmido — local da partida;forneça foto da marcação antes da energização.
4. Placa de identificação: ID do fabricante + classificações em volts e amperes;etiquetas para locais úmidos à prova de intempéries.
5. Sinais de seção: listagem de marcas nos principais subconjuntos + instruções completas de montagem em campo, fiação e ligação.
6. Disposições de desconexão e circuito derivado de acordo com as regras NEC 600 adotadas;coordenar com os desenhos CE.
7. Fiação em locais úmidos: métodos/cabos com classificação úmida, conforme aplicável;nenhuma emenda de campo não documentada que anule a listagem.
8. Entregáveis: listagem de documentação, instruções de instalação, diagrama de fiação, lista de embalagem para seções.
9. Vento estrutural/anexo: pacote de engenharia separado (ASCE 7 / IBC) - não satisfeito apenas pela listagem elétrica.
10. Fora das instalações dos EUA: o estado adotou regras de fiação e exigiu marcas de segurança para esse mercado;não substitua cegamente o idioma de listagem dos EUA.

Compre as marcas e instruções que você pode fotografar e entregue a um inspetor. NEC 600 e UL 48 fornecem os ganchos nomeados;seu RFQ deve transformar esses ganchos em caixas de seleção de entrega antes que as amostras de tinta bloqueiem o cronograma.
